注意事項
警告：請務必先閱讀所有注意事項之后再進行天平安裝、連接或維修。不遵守這些警告可能導致 人身受傷和/或財產損失。請務必保留所有說明手冊以供以后參考。
? 交流適配器和插頭上所印的輸入電壓必須與當地交流電源相匹配。
? 確保電源線不會(huì )造成障礙或纏繞的危害。
? 僅在干燥環境下使用天平。
? 禁止將負載砸落在秤盤上。
? 僅使用經奧豪斯認證的經過測試的附件和周邊設備。
? 只能在本說明手冊中規定的環境條件下操作設備。
? 當進行天平清潔的時候，請斷開電源連接。
? 避免有危害或在不穩定的環境下使用天平。
? 只有奧豪斯授權人員才可進行檢修和維護。
安裝
部件
小心將您的 Explorer天平和所有部件從包裝中取出。根據天平型號不同（參見以下表格），包含的部件有所差異。 請保存好完整包裝箱用于安全存儲和運輸。
顯示屏安裝
Explorer 天平出廠的時候，顯示屏已經連接到稱量基座上了。但是對于防風罩型號，顯示屏需要暫時分離開，用于組 裝防風罩。參見以下圖標和說明指示，以組裝 Explorer 天平。
說明：Explorer天平所有型號的顯示屏都是相同的。
安裝防風圈和秤盤——型號 EX1241、EX2241 和 EX3241
說明：安裝說明指示也同樣適用于后綴具有 M 或 N 的型號。
1. 按照圖示安裝防風圈。
2. 將秤盤插入天平中心的錐形安裝 體上。
安裝副秤盤和秤盤——型號 EX2232、EX4232、EX623、EX1103
1. 按照圖示安裝副秤盤。

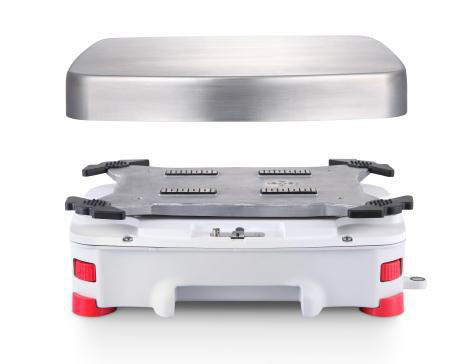

安裝秤盤——型號 EX12001ZH、EX24001ZH 、EX35001ZH
1. 把秤盤固定在基座上。
注意： 1 表示為自動風罩門型號。
2 表示為外校型號。
安裝防風罩——防風罩型號

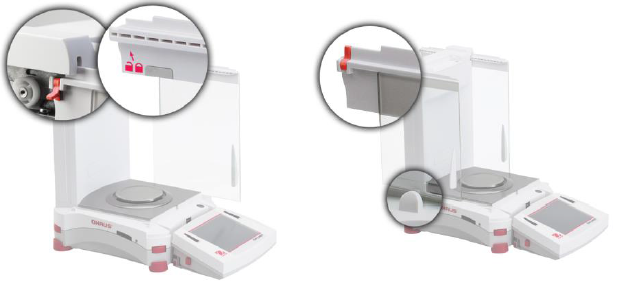

1. 小心將四塊玻璃防風罩部件從包裝中取出。 說明：安裝側門之前，確保將安裝鎖設置在解鎖位置，如下圖所示。
解鎖：
鎖定：
側門安裝
1. 解鎖
1. 解鎖
2. 沿槽插入
3. 卡位
4. 鎖緊
打開安裝鎖（頂部），將側門同時插入頂部滑槽和底部槽。鎖定鎖緊裝置。
前門安裝
1. 按鍵使顯示屏
2. 抵住底部卡槽、分離
3. 向后推
4. 安裝顯示 屏直前門
頂門安裝
1. 對齊卡槽
2. 向下按壓
將頂門底部的鉤插入卡槽。輕輕按下，檢查頂門是否開合順暢。關閉頂門。

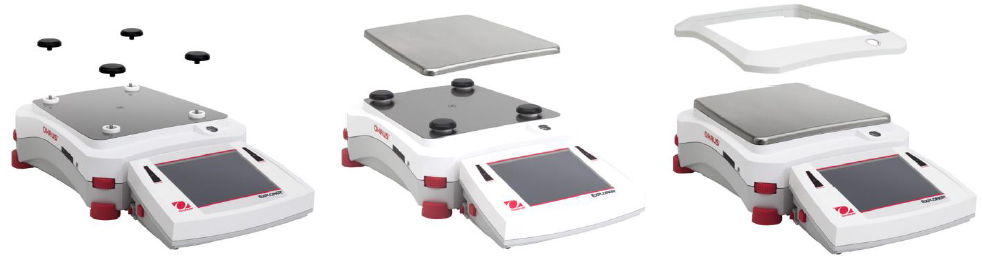

安裝秤盤和防風圈——無防風罩型號
注意：安裝說明指示也同樣適用于后綴具有 M 或 N 的型號。
1. 如下圖所示，將四個支撐帽安裝在天平上。
2. 將秤盤放在支撐帽上面。
3. 如圖所示，將防風圈安裝在天平上。
說明：沒有擋風圈，天平也可以工作。但是根據具體環境情況，顯示的結果可能略有不穩。

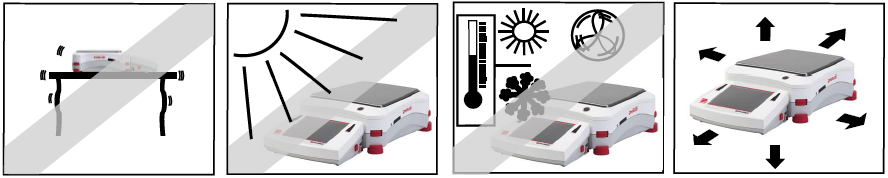

使用場所選擇
避免在陽光直射、有劇烈的溫度波動和有強烈空氣對流的地點安置天平。應提供足夠的使用空間。
說明：顯示屏和稱量基座由連接線連接。顯示屏可以安裝在墻壁上或與天平分離的操作臺上。
調節水平
Explorer 天平具有發光水平指示器，用于提醒用戶應該對天平進行水平調節后才可精確 稱量。發光水平指示器位于基座前門右前端。調節四角的水平調節指輪，直到氣泡位于 水平指示器中間。
每次天平位置變化后，請調節水平確保其處于水平位置。 說明：天平的支腳無法旋轉。必須使用水平調節指輪來進行水平調節。

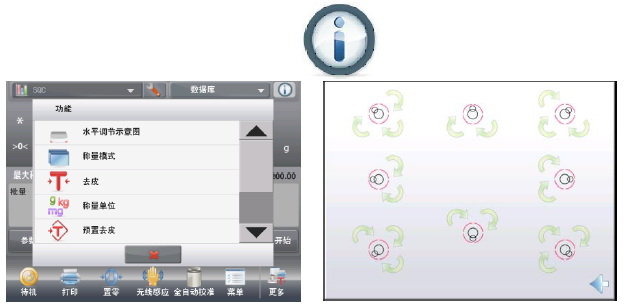

參見信息菜單的水平調節示意圖。
啟動主屏右下角上的更多圖標。然后啟 動水平調節示意圖。
水平調節示意圖指導用戶旋轉水平調節 指輪，從而讓水平泡位于水平指示器的中央。
接通電源
電源適配器 將電源適配器的電源線（標配）連接到天平基座后面的電源插座上。 然后將電源適配器插頭連接到適當的電源插座上。
注意：EX12001ZH,EX24001ZH,EX35001ZH 三種型號的天平，直接將 220V 電源線連接到電源插座上，并按下電源 開機鍵。
此標記為電源的三相標簽
注意：將天平預熱 60 分鐘，從而可以實現最優的稱量性能。
待機：當接通電源后，天平進入待機模式。按待機圖標啟動天平。
型號 EX12001ZH、EX24001ZH 和 EX35001ZH 沒有電源適配器，直接將電源線連接到和四號的外部電源，然后按 基座一側的“開啟”鍵。（如圖所示）

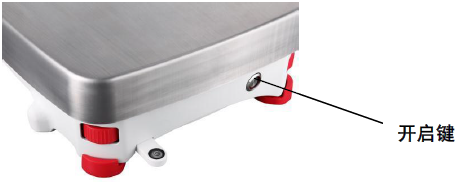

注意：開啟鍵位于基座的一側。（EX12001ZH、EX24001ZH、EX35001ZH）
連接
使用內置 RS-232 端口通過標準串口線連接天平到電腦或打印機 上。或者使用天平 的 USB 端口進行連接。
注意：接口命令的配置，參見通信菜單設置部分。 打印機/電腦端口的連接、配制和調試，以及打印輸出格式的設置，請參見打印部分。
將打印機/電腦線纜沿著天平基座底部線纜固定位置進行纏繞固定，或者將線纜穿過顯示屏兩側的開槽。
調節顯示屏的視角
顯示屏的視角可通過兩側的調節按鈕進行調節。

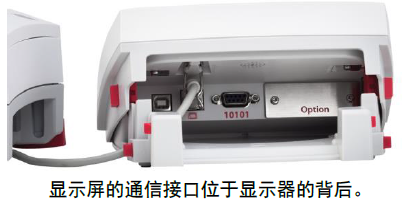

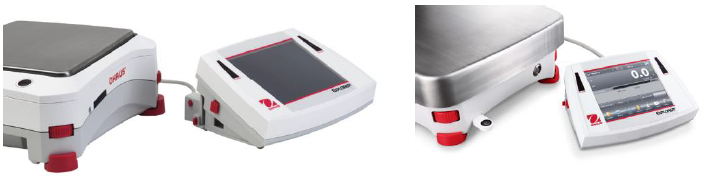

顯示屏與基座分離操作 顯示屏通過連接線纜與稱量基座進行通信。
這個線纜必須插入顯示屏中，Explorer天平才可正常顯示。如果需要， Explorer 天平可以采用顯示屏與稱量基座連接方式進行操作，或者采用顯示屏與稱量基座分離操作（可達 1 米距 離）。
將顯示屏與稱量基座進行分離
1. 如需分離連接，向里按下兩個連接按鈕（同時按下），然后將顯示屏輕輕地朝著遠離基座的方向拉動，直到 顯示屏脫開連接。這兩個連接按鈕將把顯示屏扣在基座上的兩個掛鉤松開。顯示屏與稱量基座由一根線纜連 接。注意不要損傷這根線纜或者斷開這個線纜。
2. 如欲重新連接顯示屏與基座，按下兩個連接按鈕，將顯示屏插入基座，直到顯示屏掛鉤發出嘀的聲音，再將 顯示屏卡入到固定位置。
稱量基座和顯示屏
顯示器連接線
說明：如果需要更長操作距離，可以選擇顯示屏延長線（非標配）。
顯示屏支架安裝

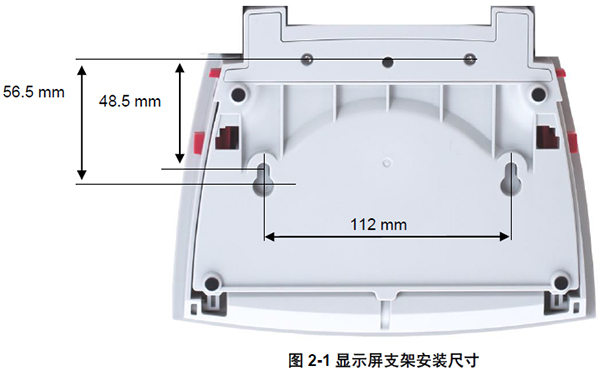

如果需要，顯示屏可以使用緊固件（非標配）安裝到具有適合安裝支架的墻壁上或者工作臺上。顯示屏支架采用 4mm (#8)螺釘。根據圖 2-1 所示確定安裝孔的位置。
初始校準
當天平首次安裝，以及當天平被移動時候，必須進行校準確保精確的稱量結果。Explorer天平具有內置自動校準功 能，此功能可自動校準天平，無需外部校準砝碼。如果需要，天平也可采用外部校準砝碼進行手動校準。在開始外部 校準之前，確保有合適的校準砝碼。請參閱校準部分以了解校準砝碼和校準程序的信息。
