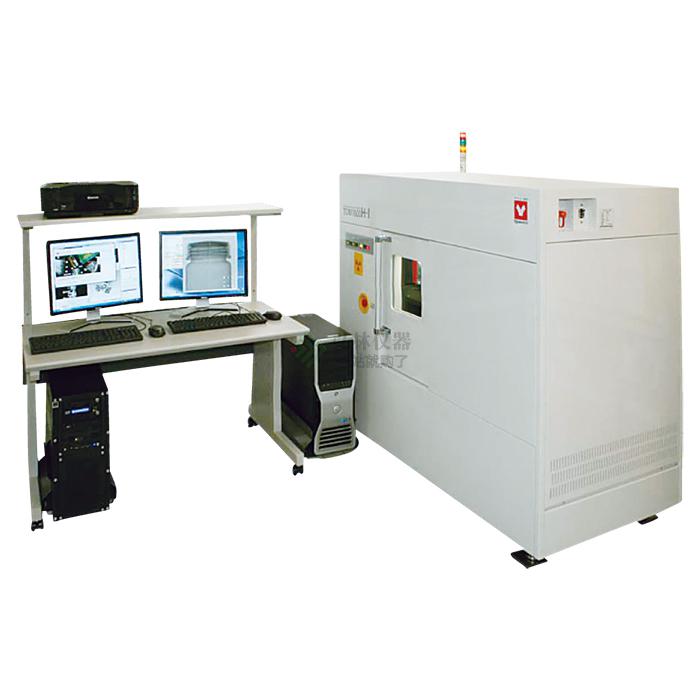

- 商品名稱：雅馬拓 3維X射線CT裝置 TDM
- 商品編號：YQC001936
- 品牌：YAMATO雅馬拓
- 上架時間：2021-06-28
- 商品毛重：0克
如果您發現商品信息不準確，歡迎糾錯；業界最高分辨率的工業用X射線CT。特點
- 產品陣容
- 從超弱X線到高能量X線，可對應各種功率的X線的要求。
- 高分辨率·寬動態范圍
- 空間分辨率：最高分辨率0.1μm
- 對比度（分級）分辨率：從金屬到輕質復合材料都可以清晰成像。
- 高尺寸精度
- 采用高精度標準校準器，可以對樣品移動坐標進行校正。
- 高速處理
- 獨自開發應用Raw數據收集&畫像重建。
- 擁有業內最快等級的運算處理能力。
- 3D圖像顯示功能
- 同一幀中顯示立體圖像和斷面圖像的新功能。
技術參數
項目
TDM1000H
-II（2K）
TDM1000H
-DD
TDM1300H
-II（2K）
TDM1600H
-II
TDM1000H
-Sμ
TDM1000H
-Sμ/DD
TDM2300H
-FP
TDM3000H
-FP
標準規格
線源
方式
密封管（反射型）
開放管（透過型）
開放管（反射型）
管電壓范圍
30～100kV
30～130kV
30～160kV
30～100kV（限制）
30～230kV
30～300kV
燈絲
鎢絲
LaB6
鎢絲
最小分辨率
5μm
0.8μm
0.25μm
4μm
檢出器
檢出器方式
I.I.
I.I./X線相機
I.I.
I.I./X線照相機
FPD
檢出面尺寸
4/2英寸切換
4/2英寸切換
（I.I.）/13.3mm（X線相機）
4/2英寸切換
4/2英寸切換
（I.I.）/13.3mm（X線相機）
16英寸
像素數量
2048×2048
2048×2048
輸出灰度
12位
12位（I.I.）/
16位（X線相 機）
12位
12位（I.I.）/
16位（X線相 機）
16位
機械手
6軸自動控制（放大軸、偏置軸、升降軸、旋轉軸、樣品位置調整軸X-Y）·自動對中掃描
運算控制部
操作系統：MicrosoftWindows 64bit 內存容量：32GB以上硬盤容量：3TB以上數據記錄：CD/DVD、CD-R/DVD-R、DVD-RAM
適用樣品
材質
輕元素～金屬（小徑）
輕元素～金屬（中徑）
輕元素～輕金 屬（小徑）
輕元素～金屬
（小徑）
輕元素～金屬（大徑）
最大外形尺寸
Φ150×H150
Φ150×H150
（限制）
Φ150×H150
Φ150×H150
（限制）
Φ250×H250
Φ300×H300
最大重量
2kg以?xún)?/span>
5kg以?xún)?/span>
最大X線透過 厚度
換算成鋁50mm
換算成鋁75mm
換算成鋁 100mm
換算成鋁30mm
換算成鋁 100mm
換算成鋁 300mm
解析度
像素值
攝影視野÷2048
攝影視野÷2048
最大倍率時
0.5μm
0.1μm
4μm
最小倍率時
22.5μm
22.5μm
（I.I.）/4.25μm（X線相機）
22.5μm
10μm
10μm（I.I.）
/4.25μm（X線相機）
140μm
圖像種類
透視圖像·二維CT圖像·三維CT圖像·MPR圖像
測量功能
ROI類別：矩形·橢圓·線段 ROI測量：長度·面積·角度·灰度最大值、最小值、平均值·標準偏差·輪廓顯示·直方圖顯示
（可選擇安裝3D圖像處理系統）
自定義規格
高分辨率對應
TDM2300和TDM3000的FPD像素陣列數量從2048×2048→1024×1024 TDM1600/1000 X射線源·LaB6+探測器·X射線CCD等
掃描功能增強
※根據需要單獨或 組合配置
☆螺旋掃描：根據用戶需求擴大垂直拍攝視野（例：TDM2300H-FP：140毫米~250毫米※升降軸400毫米時）
☆偏移·螺旋掃描：同時放大水平和垂直方向的視野
（例：TDM2300H-FP：140（φ）×140（h）~250（φ）×250（h） ※升降軸400毫米時）
☆寬和細節掃描：以相當于局部放大的分辨率掃描寬范圍
☆應力掃描：功能是在加熱、冷卻、加壓、張緊和組合這些應力的同時進行CT掃描
投影部設計變更
根據掃描功能增強的內容改變機械手的行程·安裝應力掃描單元和突出部分的熱量對策·符合其他客戶的需求
