雅馬拓噴霧干燥器ADL311/ADL311S使用注意事項
適當的干燥條件（1）所需干燥的試料不同，適合他的干燥條件也不一樣。關(guān)于各種試料的實(shí)際使用例子，有一部分數據，請參考。
（2）干燥腔的附著(zhù)尤為顯著(zhù)的原因，樣品濃度高、入口溫度低、噴霧空氣壓高或者過(guò)低、試料的送液量過(guò)多，當有異常的時(shí)候可以考慮到以上情況，請適當調節。
（3）運行中，當噴霧噴嘴前端有試料附著(zhù)，發(fā)生噴霧方向改變時(shí)，請將脈沖噴氣開(kāi)關(guān) “ON”，通過(guò)
加壓空氣將噴嘴前端的附著(zhù)物吹掉。如果仍去不掉，請將噴霧噴嘴取掉，浸在水中用紙等洗凈。
（4）旋風(fēng)部有試料附著(zhù)時(shí)的原因，可以考慮到是否溶劑（蒸餾水或者離子交換水）沒(méi)有充分蒸發(fā)，或者該試料獨有的特性（低融點(diǎn)、吸附性等）。
要想使粉體中的水分含量盡可能的少，試料的熱量越增加越好，要么是增加入口溫度、干燥空氣流量，或者，減少試料的送液量等。也就是縮小入口溫度與出口溫度的差。當試料有其獨有的特性時(shí)，請加入添加劑等對試料進(jìn)行調整。
（5）當試料粉體的吸濕性高時(shí)，生成物容器中有可能得到的是濕粉體。此時(shí)，要么按照（4）所述方法改善干燥條件，有必要的時(shí)候對生成物容器進(jìn)行加熱。
（6）噴霧噴嘴的篩眼是 460μ，當試料為懸濁液篩眼堵塞嚴重時(shí)，作為選購品準備了篩眼部為508μ、711μ 的噴嘴。

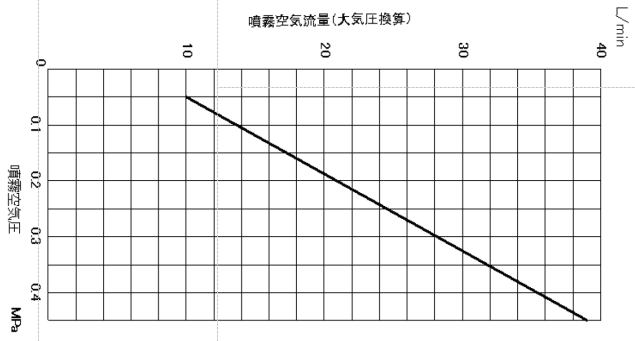

「關(guān)于使用后的清掃」噴霧噴嘴分解圖的噴嘴本體·閥芯·探針·環(huán)與 406μ 噴嘴通用）。這些噴嘴與 406μ 的相比較，噴霧出來(lái)的尺寸和液滴的粒徑多少會(huì )不同，有可能會(huì )對干燥狀態(tài)有影響。另外，標出了等級 1 下 406μ 標準噴嘴所產(chǎn)生的噴霧空氣壓力與噴霧空氣流量（大気圧換算）的關(guān)系，請對照。
（7） 被干燥的粉體中有的非常小（數μ 以下）不能被旋風(fēng)部捕集到，有可能會(huì )通過(guò)鼓風(fēng)機排出。當這種情況多發(fā)時(shí)，請減少干燥空氣流量，或者降低噴霧空氣壓力。還有，試料的濃度越低粉體粒子徑就會(huì )越小，有必要的話(huà)請調節試料濃度。
運行中的注意事項
（1） 連接電源時(shí)，請務(wù)必接地。
（2） 加壓空氣請控制在 0.3MPa 以下的穩定壓力。
（3） 出口溫度會(huì )造成吸排氣軟管的材質(zhì)、過(guò)濾器材質(zhì)、鼓風(fēng)性能劣化，請不要超過(guò) 100℃以上。一旦超過(guò) 110℃加熱器會(huì )自動(dòng)停止。
（4） 請確認玻璃套裝的所定位置無(wú)縫隙，固定好后再打開(kāi)鼓風(fēng)機、加熱器等的開(kāi)關(guān)。
（5） 本裝置為非防爆結構。試料的溶劑中含有可燃性有機溶劑的也請不要使用。※ADL311S 使用時(shí)，使用有機溶劑的時(shí)候，請連接選購（GAS410）的有機溶液回收裝置。
（6） 加熱器 ON 的狀態(tài)時(shí)，請不要將帽和噴霧噴嘴插口等長(cháng)時(shí)間置于開(kāi)放狀態(tài)，一定要讓風(fēng)通過(guò)加熱
器部分。至少，讓風(fēng)流量在 0.1～0.2m3/min。
（7） 當試料不能被噴霧時(shí)，考慮到是否噴霧噴嘴的篩眼堵塞，請按噴嘴上面的閥芯，將篩眼部的堵塞擠壓出。當噴嘴前端試料呈冰柱狀附著(zhù)時(shí)，請用觸摸屏上的脈沖噴射開(kāi)關(guān)將試料抖掉。
（8） 當送液泵不能讓試料輸送時(shí)，請檢查泵的滾輪部是否沒(méi)將試料軟管完全壓扁，軟管內壁是否粘在一起沒(méi)有還原，或者噴嘴內部堵塞等，等以上都恢復到正常狀態(tài)后再次運行。
（9） 請勿在無(wú)人時(shí)運行。因為當試料用完后空轉以及噴嘴堵塞等，會(huì )引起出口溫度上升，試料軟管從噴嘴滑出造成試料流出等，發(fā)生意想不到的事故。
（10） 如果是硅膠系的軟管，容易被鹵素系溶劑和酸（濃）侵蝕，發(fā)生膨脹斷裂等，運行中需注意。
（11） 將入口溫度設定為高溫使用時(shí)，鼓風(fēng)機的風(fēng)量流動(dòng)過(guò)度的話(huà)，由于加熱器容量的關(guān)系，有可能會(huì )出現達不到設定溫度的情況。此時(shí)要么將風(fēng)量調小運行，或者升高設定溫度進(jìn)行運行。升高設定溫度運行時(shí)，設定值與實(shí)際的入口溫度不一致。并且，當入口溫度超過(guò)230℃或者出口溫度超過(guò)110℃時(shí)加熱器自動(dòng)停止。 不使用時(shí)，請將裝置右側面的漏電保護開(kāi)關(guān) “OFF”。
（12） 根據使用的試料、運行的環(huán)境、條件旋風(fēng)部?jì)扔锌赡苋菀桩a(chǎn)生靜電。要么在旋風(fēng)連接部的夾子3 處安裝附屬的接地用接線(xiàn)柱，要么在旋風(fēng)的胴部安裝除靜電的刷子等。
（13） 生成物容器與旋風(fēng)下部金屬蓋間如有泄漏，干燥的粉末就會(huì )堆積在旋風(fēng)下部，有可能不能掉到生成物容器中，所以在安裝生成物容器時(shí)要十分注意。
（14） 由于生成物容器的容量約 750mL，一般的粉體為 200～250g 左右大約占了其容積的 80％。如果再繼續運行，就會(huì )造成粉體的捕集效率降低。應先中止運行，將捕集的粉體取出。
（15） 由于試料的不同，旋風(fēng)部有可能容易產(chǎn)生靜電，請用適當的方法除去。在玻璃部分纏上金屬絲，針對接地效果雖然很明顯，使用靜電除去器垂直接觸旋風(fēng)部更加方便。
