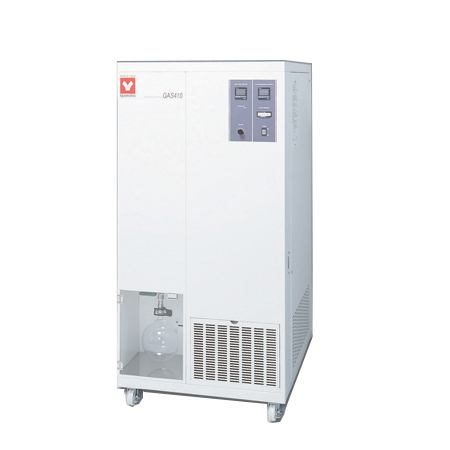

- 商品名稱：噴霧干燥器有機溶劑回收裝置（氮氣密閉循環）
- 商品編號：GAS410
- 品牌：YAMATO雅馬拓
- 上架時間：2019-05-30
- 商品毛重：0克
如果您發現商品信息不準確，歡迎糾錯；本公司為日本雅馬拓湖南地區總代理，查看代理證書

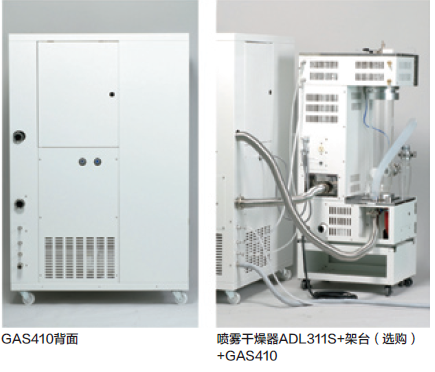

通過與噴霧干燥器連接，形成高安全性的氮氣密閉循環方式。

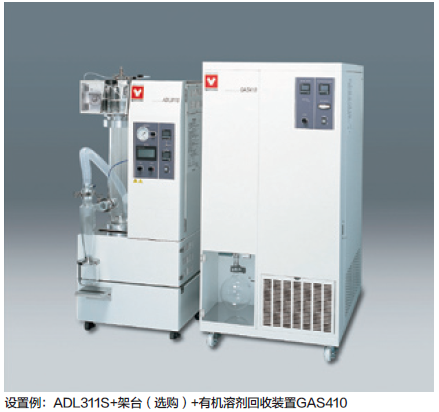

在噴霧干燥器ADL311S、GB210-A、DL410使用有機溶劑時，為了不向外部排放而配套使用的有機溶劑回收裝置。
* 通過氮氣密閉循環方式以及利用冷凍機和凝縮器對溶劑回收的方式并用，可實現對可燃性和有毒溶劑的處理。
* 可對易氧化物質進行干燥。
* 由于可進行低溫干燥，對易發生熱變形的物質也可干燥。
* 在嚴密的安全對策下噴霧干燥，對制品以及溶劑進行回收。
規格
型號 GAS410
溶劑回收方式
凝縮器＋冷凍機
性
能
循環氣體 氮氣（通過與ADL311S-A、GB210-A、DL410連接密閉循環）
循環風量 0.12～0.65m3/min
構
成
空壓機（噴霧用）
直線往復式空壓機
循環鼓風機
羅茨鼓風機
溶劑回收容器
2L燒瓶
冷凍機 風冷全密閉式，400W R404A
溶劑回收機構 凝縮器冷卻結構
過濾器 濾筒型過濾器
操作面板 冷凝器溫度顯示監視器
過濾器差壓計（過濾器篩眼堵塞監視）
氧濃度監視器
鼓風機風量調整旋鈕
氧氣傳感器 燃料電池傳感器
泵 氧氣傳感器循環用
安全裝置 氧濃度計、可燃性氣體警報器、過電流漏電保護開關、N2強制導入（拔噴嘴時）
規格 外形尺寸 W710×D950×H1450mm
重量 約130kg
電源（50/60HZ）額定電流 AC200～240V 5A
必要N2量 0.2MPa設定時，30L/h
附屬品 連接相關部品一套、2L燒瓶

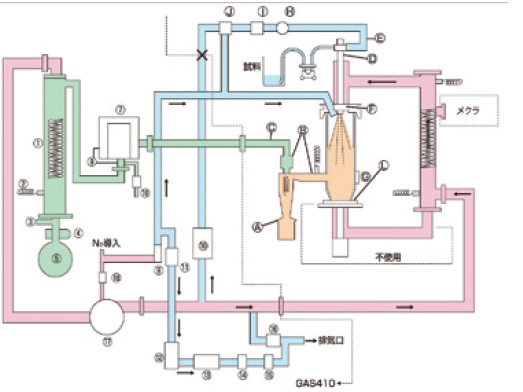

系統圖
序號 部品名
序號 部品名 1 蒸發器
A O型圈
2 傳感器
B 密封圈
3 球閥 C 波紋管
4 燒瓶夾
D 噴霧噴嘴
5 回收燒瓶
E 繞形管
6 過濾器元件
F 鋁制蜂窩整流器
7 過濾器腔
G 安全帽
8 差壓計
H 壓力表
9 流量計（N2導入用）
I 頂針閥
10 壓縮機
J 三通閥
11 電磁閥（N2控制用）
K 電磁閥
12 流量計（O2濃度用）
L 密封圈
13 過濾器
14 泵
15 O2傳感器
16 電磁閥（排氣用）
17 鼓風機
18 電磁閥（N2導入用）
19 電磁閥（送氣用）
控制面板
主要的控制功能·檢知功能
① 封閉式系統（氮氣密閉循環型）
② 氧濃度控制功能
③ 可燃性氣體檢知功能
④ 入口溫度過升檢知功能
⑤ 出口溫度過升檢知功能
⑥ 其他自診斷功能
* 溫度傳感器斷線檢知
* 過熱防止
* 噴霧噴嘴拔出檢知
※萬一發生異常時、警報響，停止加熱器通電及送液。
使用對象和領域
* 非氧化物陶瓷相關
* 聚合物材料相關
* 超傳導材料相關
* 醫藥品相關
* 食品相關
